Mit der rasanten Verbreitung von Elektrofahrzeugen (EVs) in den letzten Jahren haben DC-Ladesäulen (Schnellladesäulen) als kritische Infrastruktur für eine schnelle Energieauffüllung aufgrund ihrer technischen Zusammensetzung und Funktionsweise große Aufmerksamkeit erregt. Zu ihren Kernkomponenten zählen Gleichstrom-Energiezähler dienen als unverzichtbares Messgerät und spielen eine zentrale Rolle im Ladevorgang. Um zu verstehen, warum DC-Ladesäulen mit dedizierten DC-Energiezählern anstelle herkömmlicher AC-Energiezähler ausgestattet werden müssen, ist eine eingehende Analyse aus mehreren Perspektiven erforderlich, einschließlich Ladeprinzipien, Messgenauigkeit und kommerziellem Betrieb.

1. Ladeprinzipien der AC-DC-Umwandlung Bestimmen Sie den Messpunkt

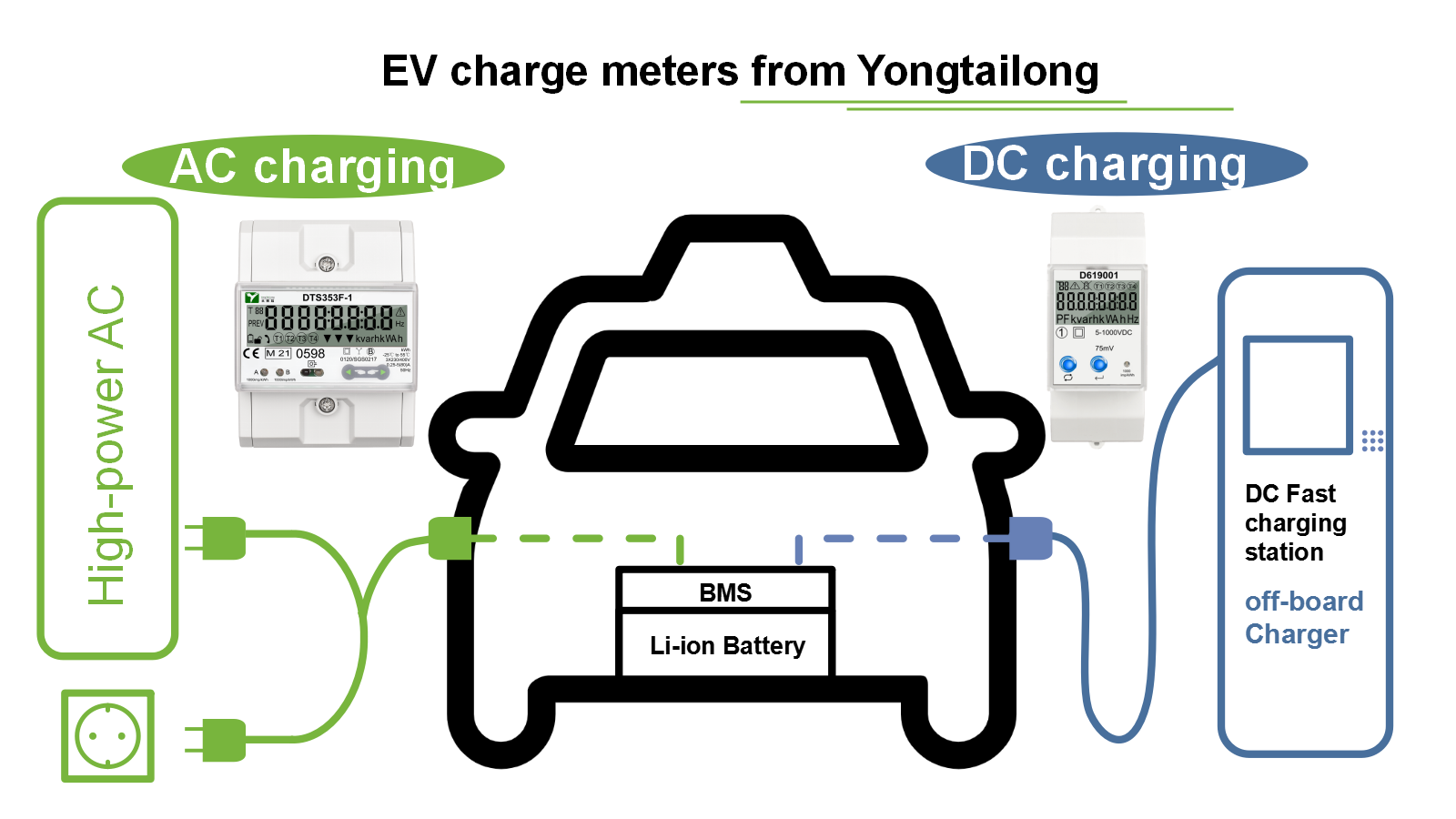

Die grundlegende Funktion einer DC-Ladesäule besteht darin, elektrische Energie in verschiedene Formen umzuwandeln und zu übertragen. Der vom Netz an die Ladesäule gelieferte Strom ist Wechselstrom (AC), während die Batterie des Elektrofahrzeugs Gleichstrom (DC) akzeptiert und speichert. Daher muss die interne Struktur der Ladesäule zunächst AC/DC-Umwandlungseinheiten wie Gleichrichter und Leistungsmodule verwenden, um den Eingangswechselstrom in Gleichstrom umzuwandeln, der den Spannungs- und Stromeigenschaften der Batterie entspricht. Erst nach diesem Umwandlungsprozess wird die elektrische Energie an die Ladeschnittstelle des Elektrofahrzeugs geliefert. Die Verwendung eines Wechselstromzählers zur Messung nach dieser Umstellung wäre ebenso fehlerhaft wie die Verwendung eines Rohwasserzählers zur Messung der Menge an gereinigtem Trinkwasser nach der Filtration.

Gleichstrom-Energiezähler sind im Gleichstrom-Ausgangskreis nach dem Gleichrichter in Reihe geschaltet und messen direkt die umgewandelte Gleichstromenergie, die gerade in die Batterie geladen wird. Dieses Prinzip der „Messung dort, wo Energie verbraucht wird“ stellt die Konsistenz zwischen dem gemessenen Objekt und der tatsächlich verbrauchten Energie sicher und legt die physikalische Grundlage für eine faire Messung.

2. Eine zwingende Voraussetzung für die Gewährleistung fairer Handelsabwicklung und hoher Präzision

Da es sich um gewerbliche Betriebsanlagen handelt, wirkt sich die Genauigkeit der Energiemessdaten von Ladesäulen direkt auf die wirtschaftlichen Interessen von Betreibern und Verbrauchern aus. Typischerweise zeichnet sich das DC-Laden durch eine hohe Leistung, kurze Ladedauer und hohe Einzelladekosten aus und stellt daher äußerst hohe Anforderungen an die Messgenauigkeit.

Gleichstrom-Energiezähler sind speziell für die Messung von Gleichstromparametern konzipiert und kalibriert. Sie können Gleichspannung und -strom ohne zusätzliche Umwandlung direkt messen, so die Leistung und den kumulierten Energieverbrauch berechnen und durch Zwischenverbindungen verursachte Messfehler minimieren.

Darüber hinaus wird der Ladevorgang des Elektrofahrzeugs dynamisch durch das Batteriemanagementsystem (BMS) reguliert, was zu großen Spannungs- und Stromschwankungen führt (z. B. kann der Strom zwischen mehreren Ampere und Hunderten von Ampere liegen). Professionelle Gleichstrom-Energiezähler sind darauf ausgelegt, diese Eigenschaft zu berücksichtigen, und stützen sich dabei auf hochlineare Stromsensoren (z. B. Hall-Sensoren mit geschlossenem Regelkreis oder Präzisions-Shunts) und schnelle, hochpräzise ADCs (Analog-Digital-Wandler). Ausgezeichnet Messgenauigkeit über einen breiten Dynamikbereich. Die Aufrechterhaltung der Genauigkeit während des gesamten Ladevorgangs – vom Erhaltungsladen bis zum Laden mit Spitzenleistung – ist die wichtigste technische Garantie für den Aufbau des Vertrauens der Verbraucher und die Vermeidung von Streitigkeiten bei der Einigung. Dies ist auch eine universelle Anforderung, die in globalen messtechnischen Vorschriften festgelegt ist, mit klaren Standards, die in internationalen Normen wie IEC 62053-41 für Statik festgelegt sind Gleichstrom-Energiezähler .

3. Die Datengrundlage für Systemüberwachung und intelligentes Management

Das Betriebsmanagement moderner DC-Ladesäulen hat sich über die grundlegenden Ladefunktionen hinaus hin zu Intelligenz und Vernetzung weiterentwickelt. Dabei liefern Gleichstromzähler weit mehr als nur eine Endenergieverbrauchsanzeige. Als Präzisionsmesseinheiten können sie wichtige elektrische Parameter auf der Gleichstromseite in Echtzeit überwachen, darunter Ausgangsspannung, Ausgangsstrom, Momentanleistung und Stromqualität (z. B. Welligkeit).

Diese Echtzeitdaten bilden das „Sensorsystem“ für die intelligente Steuerung von Ladesäulen. Die Betriebsmanagementplattform kann diese Daten nutzen, um die Stabilität des Ladevorgangs zu bewerten, notwendige Fehlerdiagnosen durchzuführen und Frühwarnungen vorzunehmen (z. B. Auslösen von Schutzabschaltungen bei erkannter Überspannung oder Überstrom). Noch wichtiger ist, dass diese Daten als entscheidende Grundlage für die Realisierung einer dynamischen Stromverteilung zwischen mehreren Ladepistolen in einer Station, die Optimierung von Ladekurven zur Verlängerung der Batterielebensdauer, die Durchführung verfeinerter Energieeffizienzanalysen und die Vorbereitung für die Messung in zukünftigen bidirektionalen Vehicle-to-Grid (V2G)-Energieflusssystemen dienen. Ohne die genauen DC-seitigen Daten, die von DC-Energiezählern bereitgestellt werden, würden Ladesäulen lediglich als „Black-Box“-Aktuatoren fungieren, was zu erheblichen Kompromissen in Bezug auf Sicherheit, Wirtschaftlichkeit und Intelligenz führen würde.

Fazit

Die Notwendigkeit der Nutzung Gleichstrom-Energiezähler in DC-Ladesäulen wird gemeinsam durch ihr zentrales AC-zu-DC-Funktionsprinzip, die strengen Anforderungen für eine faire Handelsabrechnung und die tiefgreifenden Anforderungen an ein intelligentes Betriebsmanagement bestimmt. Gleichstrom-Energiezähler fungieren nicht nur als „Standardmaßstab“ für faires Laden, sondern auch als „Monitor“ für die Gewährleistung des sicheren und stabilen Betriebs des Systems und, was noch wichtiger ist, als „Dateneckstein“, der das zukünftige Ökosystem für intelligentes Laden unterstützt. Mit der Weiterentwicklung der Schnellladetechnologie hin zum ultraschnellen Laden (>350 kW) und sogar zum Laden im Megawatt-Bereich werden die präzise Messung und die hohe Zuverlässigkeit von Gleichstrom-Energiezählern bei höheren Leistungsstufen und komplexeren Betriebsbedingungen immer wichtiger und unersetzlich.
