Im Bereich der Strommessung sind CT -Energiemeter und direkte Energiezähler zwei Mainstream -Produkte, aber viele Benutzer haben immer noch Zweifel an ihren Unterschieden. Dieser Artikel kombiniert technische Prinzipien, Anwendungsszenarien und Branchenfälle, um die Kernunterschiede zwischen den beiden tief zu analysieren und Ihnen dabei zu helfen, die entsprechende Lösung genau auszuwählen!

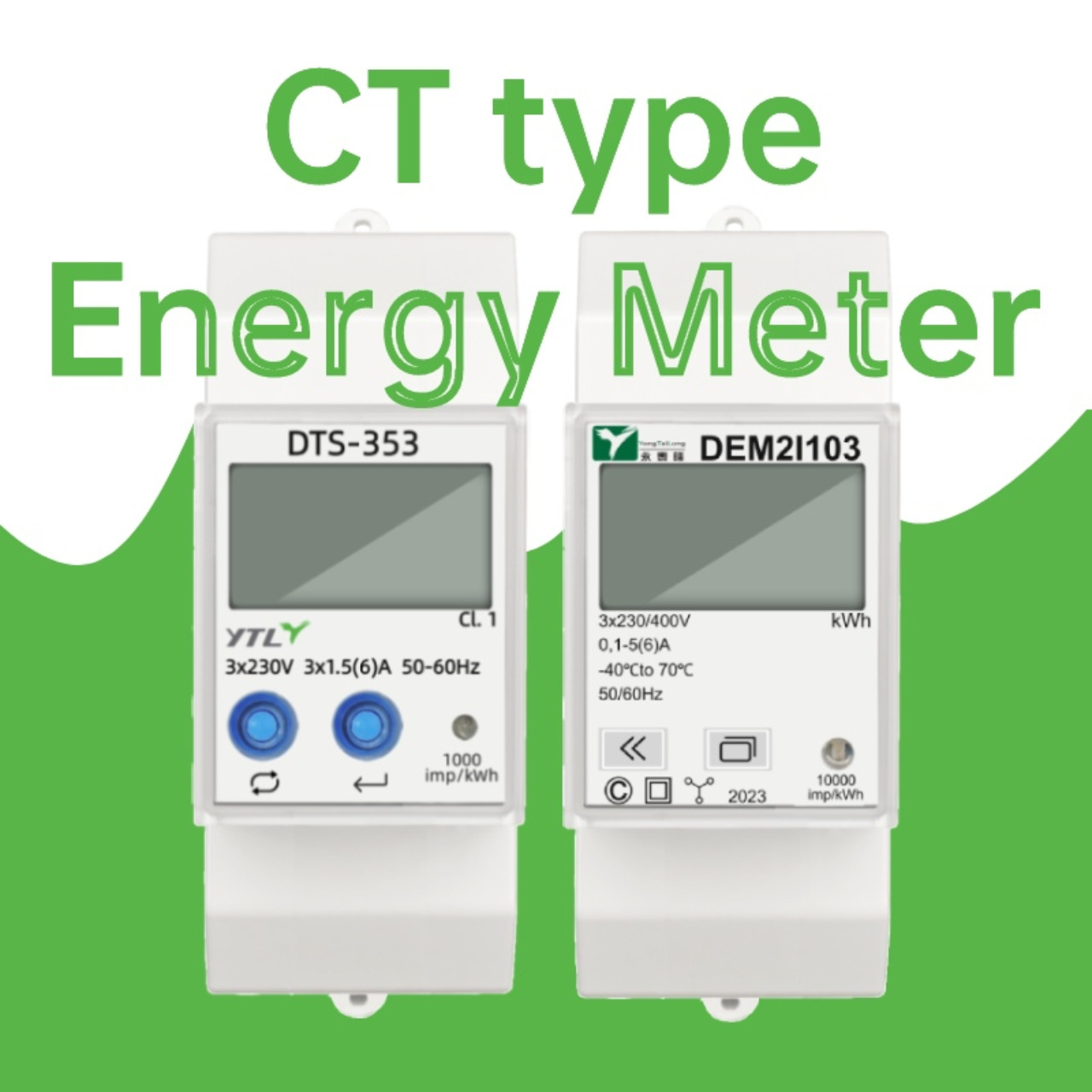

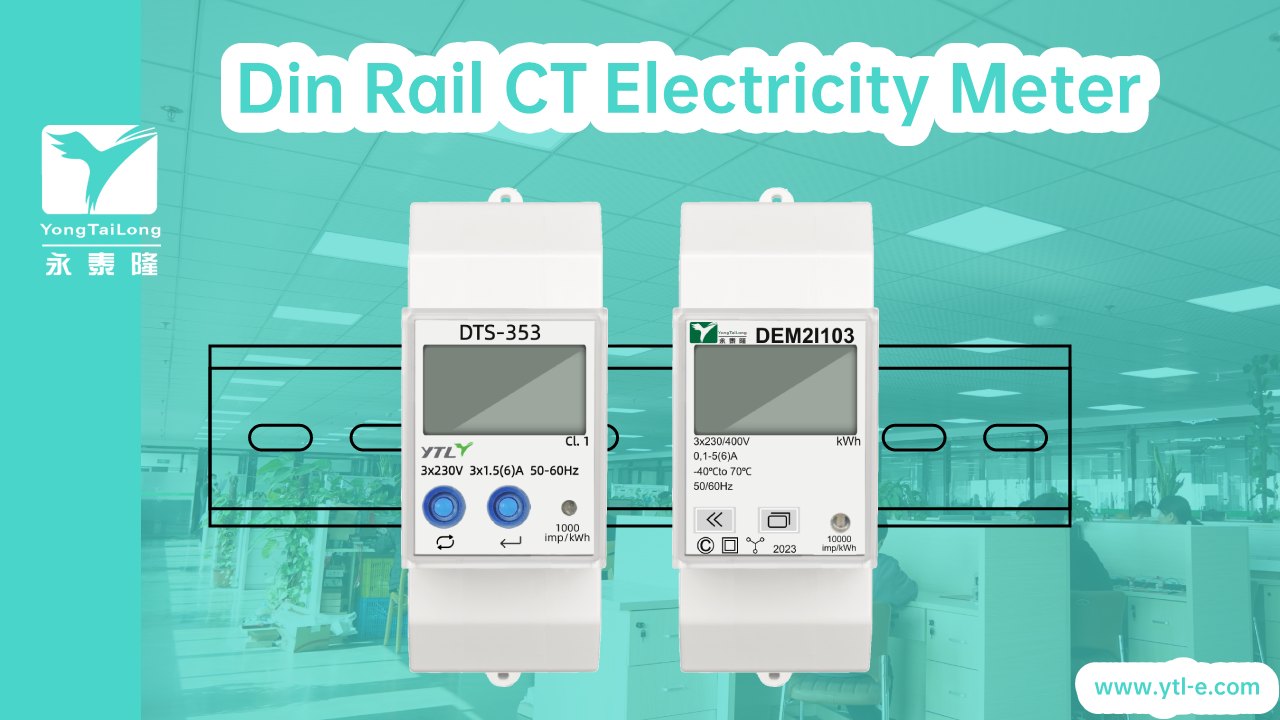

1 、 Messungsprinzip: Transformator vs. Diverter CT -Energiemessel Mit einem externen Stromtransformator (CT) wird der hohe Strom proportional in ein niedriges Stromsignal (z. B. 600A → 5A) umgewandelt, das dann zur Messung in ein Energiemesser eingegeben wird.

Diese Nichtkontaktmessmethode vermeidet das Risiko einer direkten Verbindung zu Hochspannungsleitungen und unterstützt die maßgebliche Messung des weiten Bereichs (bis zu mehreren tausend Ampere). Technischer Highlight: Einen Dual-Stufe-Mutual-Induktivitätsdesign (externes CT-integriertes Probenahmemodul) hat einen stärkeren Widerstand gegen elektromagnetische Wechselstrominterferenz, und die Fehlerrate kann innerhalb von 0,5%gesteuert werden. Direkter Energiemesser messen den Linienstrom direkt durch einen Mangankupfer -Shunt und wandeln den hohen Strom in ein niedriges Spannungssignal (z. B. 5A → 0,875 mV) um. Geeignet für niedrige Stromszenarien (normalerweise ≤ 100a), erfordert jedoch einen direkten Kontakt mit Hochspannungsleitungen und stellt ein Sicherheitsrisiko dar. Einschränkungen: Die Linearitäts- und Temperaturdriftprobleme des Shunt können zu langfristigen Messabweichungen, insbesondere der instabilen Leistung in hohen Temperaturen oder hohen Stromschwankungen, übergehen.

2 、 Installation und Sicherheit: Convenience vs. Risiko -CT -Energiemessel -Installationsvorteil: Es ist nicht erforderlich, die Hauptleitung abzuschneiden, und die Installation kann durch direktes Klemme des Kabels mit einem einziehbaren CT abgeschlossen werden, wodurch die Effizienz des Renovierungsprojekts um 70%erhöht wird. Sicherheitsdesign: Isolierung von Hochspannung mit Nichtkontaktmessung, um das Risiko eines Elektroschocks zu verringern; Eingebaute CT-Statuserkennungsschaltung, in der Lage, die Echtzeitüberwachung von offenen/Kurzschlussfehlern zu überwachen und alarmieren. Die Installation des direkten Energiemessers ist komplex: Der Hauptkreis muss getrennt und ein Shunt angeschlossen werden. Ein falscher Betrieb kann problemlos kurze Schaltkreise oder Bogenrisiken verursachen, die hohe elektrische Fähigkeiten erfordern. Sicherheitsrisiko: Der Splitter ist direkt in Hochdruckumgebungen ausgesetzt, und eine langfristige Verwendung kann aufgrund eines schlechten Kontakts zu Heizung oder sogar zu einem Brand führen.

3 、 Anwendbare Szenarien: Industriegrad gegen Zivilklassenszene CT Elektrische Energiemesser Direkter Energiemesser Strom: 100a ~ 6000a 1a ~ 100a Typische Anwendungen umfassen Fabriken, Umspannwerke, kommerzielle Komplexe, Vertriebsräume, Haushalte und kleine Geschäfte Funktionen. und hohe Präzision, während direkte Energiezähler aufgrund ihrer geringen Kosten immer noch einen Markt in niedrigen aktuellen Szenarien haben.

4 、 Kosten und Wartung: Langzeitwert im Vergleich zu kurzfristigen Investitionskosten: CT-Energiemeter benötigen eine zusätzliche Transformatorkonfiguration, was zu einem höheren Preis pro Meter (ca. 500 ~ 2000 Yuan) führt, aber die modulare Expansion unterstützt und eine bessere langfristige Kosteneffizienz bietet. Direkte Energiezähler sind erschwinglich (100-500 Yuan) und für Szenarien mit geringer Last mit begrenzten Budgets geeignet. Betriebs- und Wartungskosten: Überprüfen Sie regelmäßig, ob das Probenahmungsverbindungsdraht des CT -Energiemessels abfällt. Ziehen Sie regelmäßig die Schrauben des Netzkabelanschlusss für direkte elektrische Energie fest, um lockere Anschlüsse zu verhindern, die durch thermische Expansion und Kontraktion verursacht werden.

5 、 zukünftige Trends: Intelligenz- und Compliance -CT -Energiemesser unterstützen Cloud -Datensynchronisation, Remote -Messgerät -Lesen und Carbon -Emissions -Tracking, um Unternehmen zu helfen
